從了解錘破機結構圖-把握其使用要點
發布時間：2025-03-11 15:03:55 作者：凱龍機械 來源：www.sbjdpbi.cn
錘式破碎機是礦山機械行業的一種主要破碎設備，其發展對我國的經濟增長有很大的作用，它不僅可以用在采礦學科的發展，而且在我國高鐵建設、高速公路建設中也發揮了巨大的作用，這些工程的建設帶動了我國經濟的快速增長。

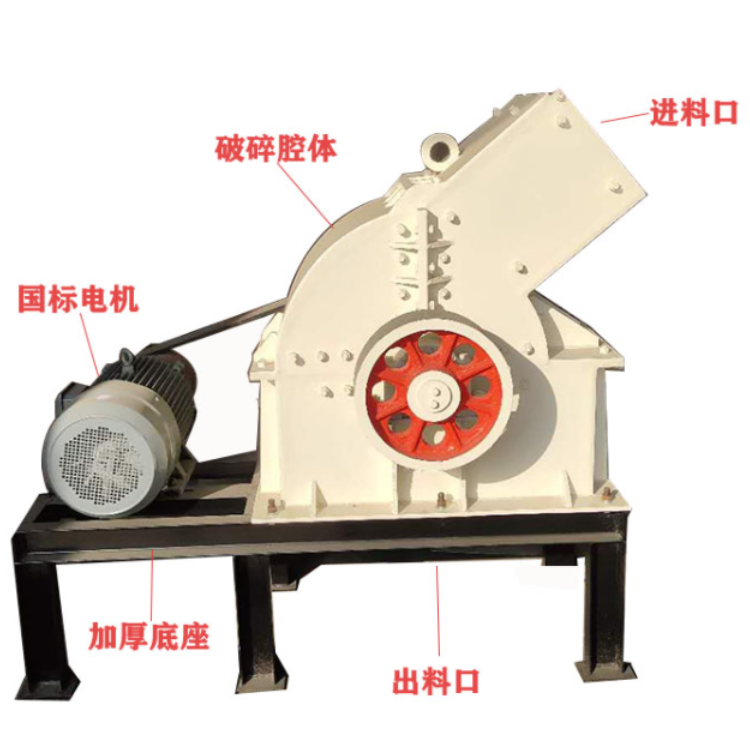

錘破機結構主要有機殼、轉子、錘頭、反擊襯板、篩板等組成，詳細介紹如下：
1、機殼，錘破機的機殼由下機體、后上蓋、左側壁和右側壁組成，通過螺栓將各部分連接為一體。上部開設進料口一個，機殼內壁全部以高錳鋼襯板鑲嵌，方便襯板磨損后的更換。
2、轉子，轉子是錘破機的主要工作部位，轉子由主軸、錘盤、銷軸、錘頭等組成，圓盤上均勻開有分布的銷孔，用銷軸懸掛錘頭，為了防止圓盤和錘頭的軸向竄動，用鎖緊螺母在銷軸兩端固定。轉子支撐在兩個滾動軸承上，軸承通過螺栓固定在下機體的支座上，還有兩個定位銷釘固定在軸承距上。
3、主軸，主軸是錘破機支撐轉子的為主要的部件，轉子、錘頭的重量、沖擊力都由其承受，所以主軸的材質需要具有較高的韌性和強度，主軸的材質采用合金鋼，通過超聲波探傷來加工進行調質處理。
4、錘盤，錘破機的錘盤是用來懸掛錘頭的，在錘破機的運轉中，錘盤不可避免的要受到礦石的沖擊和磨擦，所以錘盤要要求其具有的耐磨性。
5、錘頭，錘頭是錘破機 為重要的工作部件。其中錘頭的質量、形狀和材質決定著錘破機的生產能力，錘頭動能的大小與錘頭的重量是成正比的，錘頭越重，動能越大，破碎的效率越高，河南紅星的錘頭重量種類齊全， 小錘頭15公斤，大錘頭可達298公斤，多種錘頭重量可以根據客戶需求為其定制。
錘破機在很多行業都得到了推廣和應用，此設備可以將1700mm的大物料破碎成小于25mm的砂石骨料，在水泥、化工、礦山、煤炭、建材、公路等多個領域都有著很好的效果。
